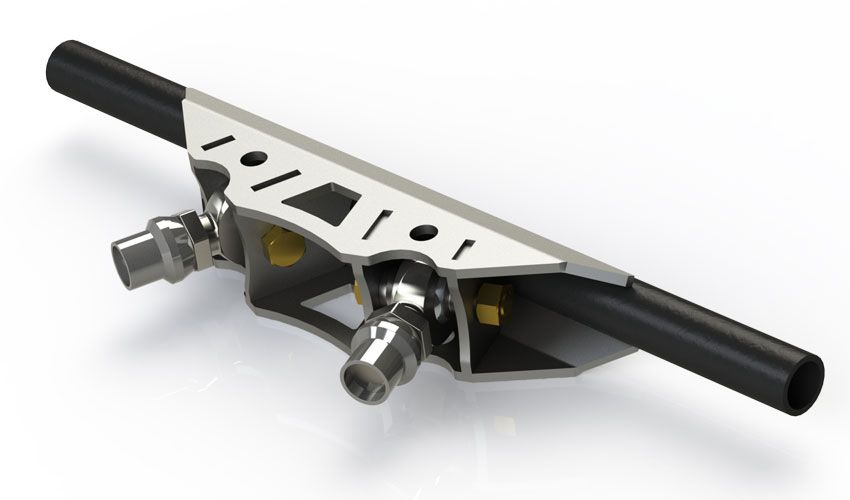

Montaje de 4 eslabones triangulados inferiores para ala de murciélago GRANDE

Construir suspensiones trianguladas de 4 brazos no tiene por qué ser difícil. Motobilt ofrece productos para facilitar la fabricación de suspensiones de 4 brazos tanto para profesionales como para aficionados al bricolaje. El sistema de montaje de enlace grande que se presenta está diseñado para funcionar con rótulas de 1.25 x .1 con espaciadores de desalineación alta de 1 pulgada x 3/4 de pulgada. El ancho de montaje del bolsillo donde se desliza la rótula es de 2.625 pulgadas. El montaje del enlace está fabricado con placa de acero de 5/16 de pulgada. El montaje del enlace está diseñado para trabajar en tubos redondos de 1.75 pulgadas de diámetro exterior.

El ancho total del sistema de montaje del enlace es de 18 pulgadas para distribuir la carga sobre un área más amplia. Al instalarlo, recomendamos usar un tubo DOM de pared mínima de .188 pulgadas o más grueso. También debe agregar refuerzos de tubo para fortalecer aún más el área de montaje. La altura total del soporte una vez ensamblado es de 3.88 pulgadas (3.875 pulgadas). El montaje del enlace está diseñado para inclinar los enlaces hacia afuera a 20 grados por lado, sumando un total de 40 grados. Con espaciadores de desalineación alta, puede variar ligeramente el ángulo de montaje real al eje.

Este estilo de montaje de enlace requiere soldadura para su instalación. Asegúrese de que una persona calificada suelde las piezas y diseñe su suspensión. La pieza está diseñada para uso todoterreno en vehículos como Jeep, rock crawlers, rock bouncers, mega trucks y otros vehículos que requieren una suspensión triangulada de 4 brazos.

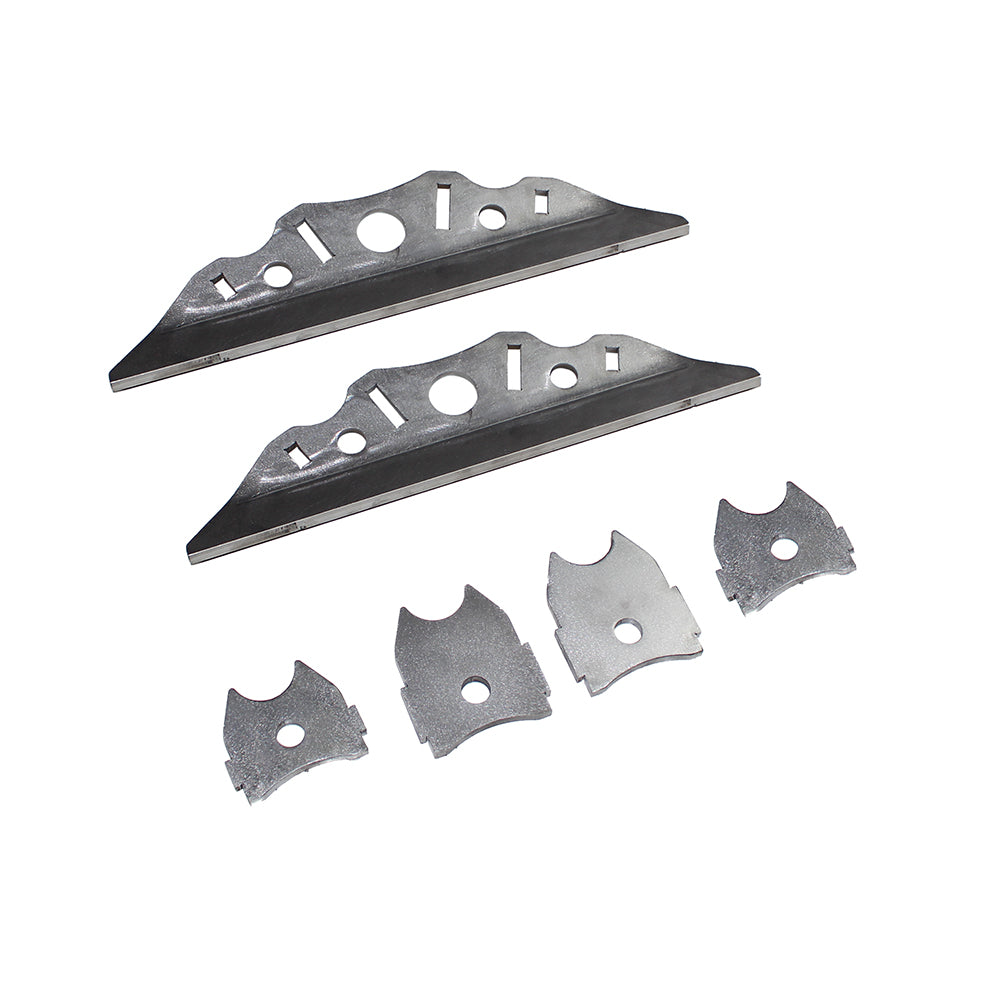

Componentes del producto

Especificaciones

• Soporte de enlace estilo Batwing grande
• Funciona con rótulas de 1.25 x .1 con espaciadores de alta desalineación de 1 pulgada x 3/4 de pulgada
• El ancho de montaje del bolsillo donde se desliza la rótula es de 2.625 pulgadas
• Diseñado para trabajar en tubos redondos de 1.75 pulgadas de diámetro exterior
• El ancho total del sistema de montaje del enlace es de 18 pulgadas
• El soporte del enlace está fabricado con placa de acero de 3/8 de pulgada
• El soporte del enlace está diseñado para inclinar los enlaces hacia afuera a 20 grados por lado, con un total de 40 grados
• Se vende por unidad
• Peso = 15 libras

Nota:

• La pieza está diseñada para uso todoterreno en vehículos como Jeep, rock crawlers, rock bouncers, mega trucks y otros vehículos que requieren una suspensión triangulada de 4 brazos
